爪型干式真空泵原理简介：
爪型干式真空泵因转子形状为爪型而称，爪型干式真空泵有多级泵腔，每一级泵腔内有一对相互啮合的爪型转子，转子和转子之间及转子和泵腔之间留有微小空隙，没有接触和摩擦，结构上采用多级转子串联的结构形式；爪型干式真空泵一级泵腔为吸气级，其吸气容积比后面几级要大，形成级间压缩。多对转子装在两根平行轴上，轴由上下两端轴承支撑固定，泵腔级与级之间有隔板，隔板上有气体通道。气体的进气口和排气口均开在隔板的端面上，电动机倒立安装，经过动齿轮将动力传递到转子轴上。转子轴由一对同步时限齿轮带动及调整和固定转子的相位。爪型干式真空泵的泵体及隔板上均开有冷却水道，工作过程中一方面给泵体及内部零部件降温，另一方面给被抽物料降温。
爪型干式真空泵工作原理：
当电机开始启动时，电机通过电机齿轮传递给介轮，再由介轮将动力传递给主动齿轮带动同步从动齿轮做同步反方向运转，主动轴、从动轴便带动一级转子、二级转子、三级转子、四级转子进行连续吸排气做功，被抽气体通过进气口，进入进气口通道，在一级转子对的压缩下，一级泵腔内的气体通过一级排气道，进入二级泵腔，二、三、四级泵腔内的气体做同样的运动，经四级排气道进入冷凝缓冲区，液体流向排液道，通过液体收集口可直接回收，残存气体排出泵外，从而起到抽真空及气液分离的作用。
卧式直连爪泵系列GZWZ介绍：
本系列爪型真空泵适用小于等于30L/S抽速，极限真空50至3Pa的真空获得环境，广泛应用于科研院所实验室、中试以及小抽速生产工艺。
本系列爪型真空泵从大气压到极限压力均有较高的抽速，为用户提供了洁净的真空环境和免维护的便利，更节省了大量维修保养费用。
针对科研院所实验室的特殊需求，本系列真空泵配备便携式小推车承载设计，使用灵活，结构轻巧；另可预设真空室，为多个工作点提供所要求的真空度。

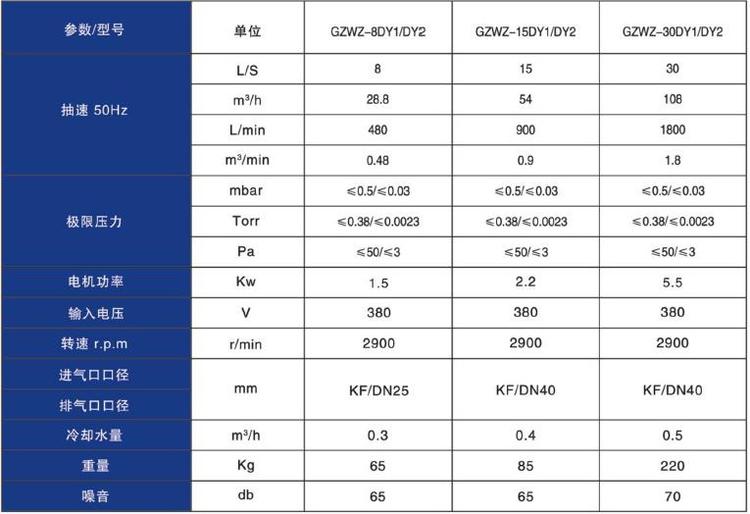

卧式直连爪泵系列GZWZ参数表：

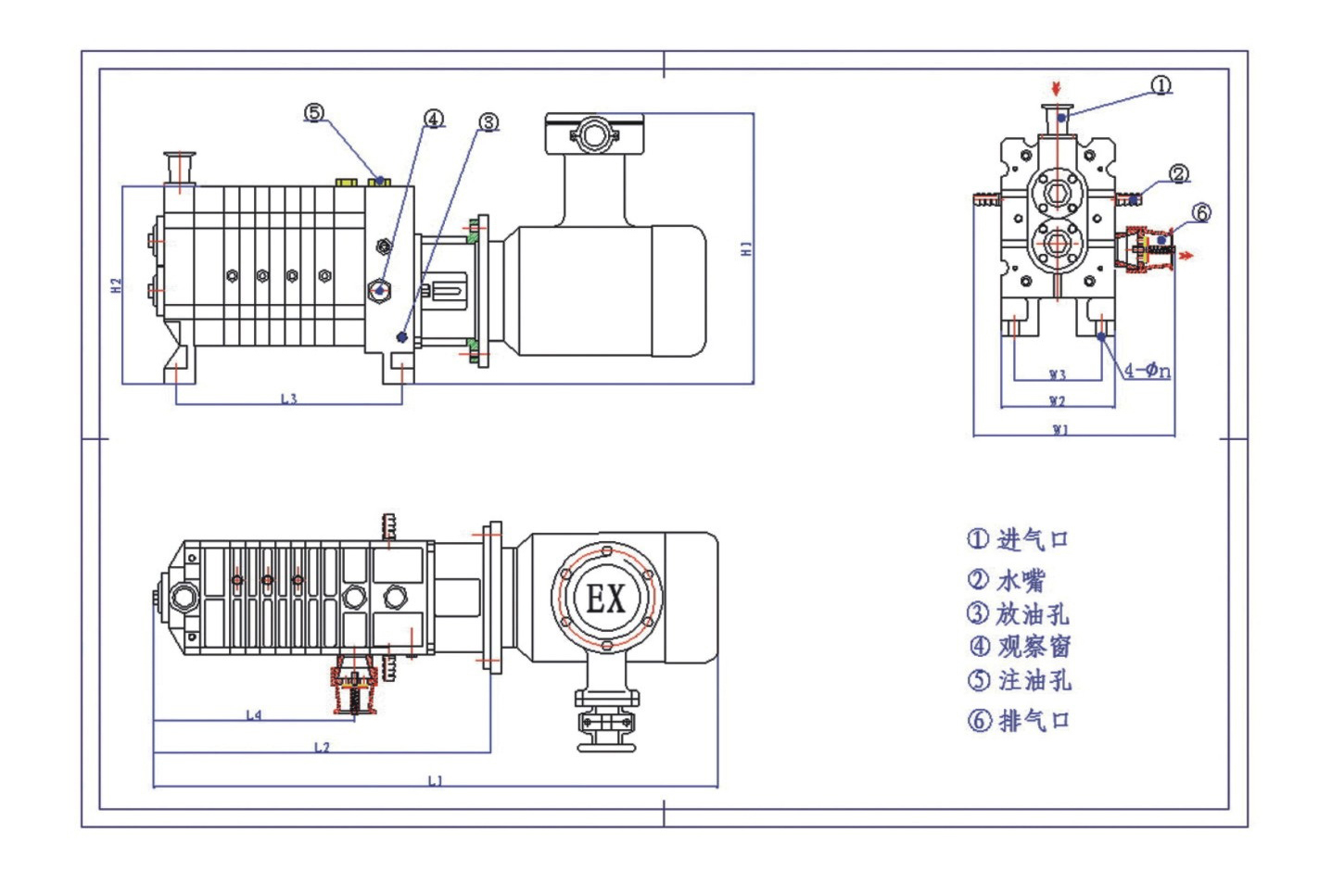

卧式直连爪泵外形尺寸图：
卧式直连爪泵外形安装尺寸表(mm)：
